Трансмиссия А50М.07.00.000




Описание
Трансмиссия установки подъемной для освоения и ремонта нефтяных и газовых скважин УПА-бОА и УПА-бОА 60/80 (далее трансмиссия) является передаточным звеном системы отбора мощности от ходового двигателя шасси установки подъемной на промывочный насос и основную лебедку. Трансмиссия может эксплуатироваться только в составе вышеуказанных установок подъемных, выпускаемых в соответствии с ТУ 3666.015.00220302-98.



Характеристики
Количество потребителей:
2

Масса трансмиссии, кг., не более
97,4










Устройство и работа

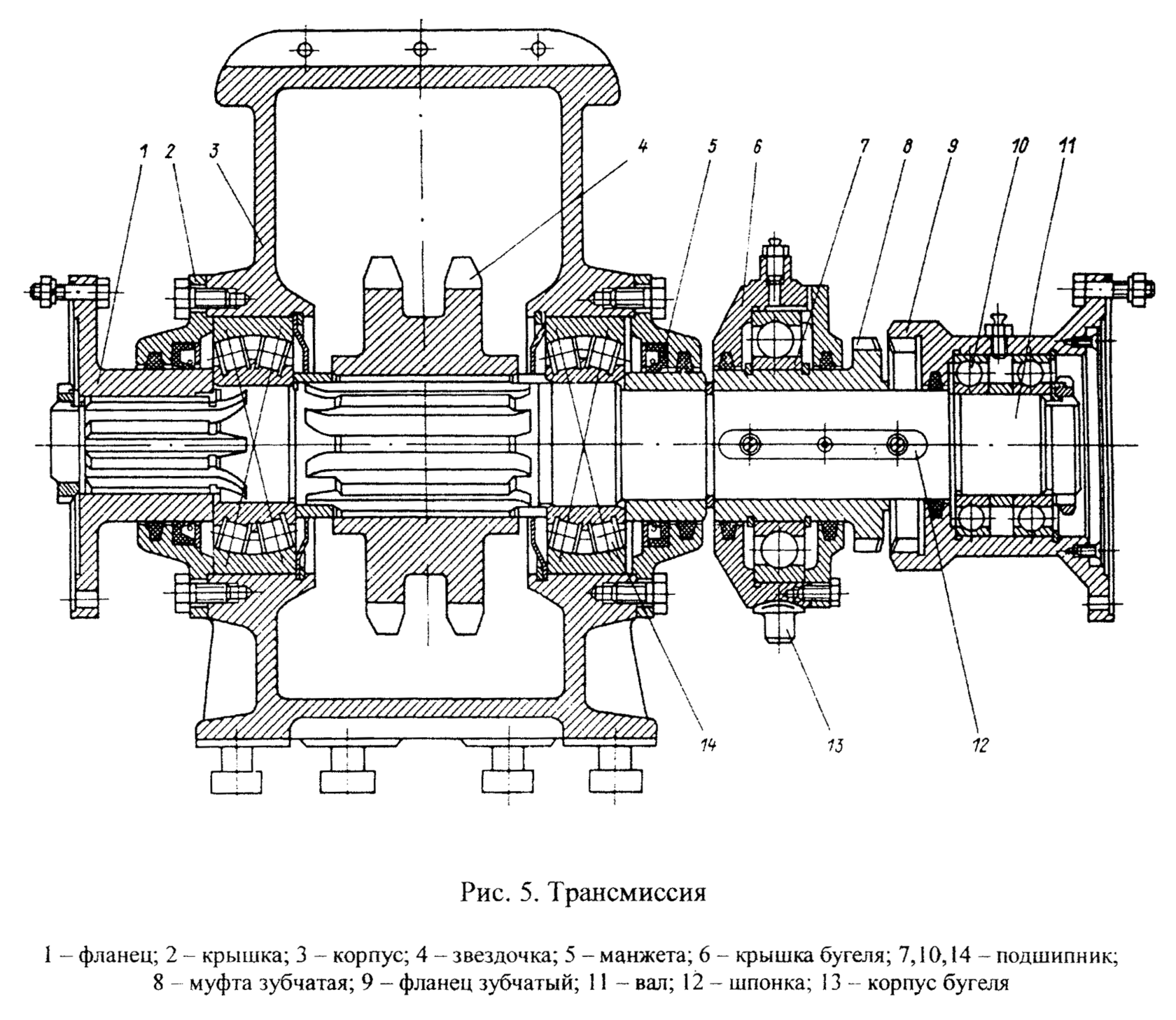

В литом чугунном корпусе 3 на двух сферических роликоподшипниках 14 установлен вал 11. Между его опорами на шлицах установлена цепная звездочка 4 привода основной лебедки. На конце вала со стороны раздаточного редуктора на шлицах установлен фланец 1 для присоединения карданного вала. На другом конце этого вала свободно установлен на шарикоподшипниках фланец 9 для присоединения карданного вала привода промывочного насоса. Включение фланца во время работы производиться зубчатой муфтой 8.
Выходящие из корпуса трансмиссии валы уплотнены резиновыми манжетами и войлочными уплотнителями.
Корпус 3 имеет фланец для присоединения кожуха цепной передачи привода основной лебедки.
Подготовку и порядок работы трансмиссии в составе установки подъемной необходимо осуществлять в соответствии с «Руководством по эксплуатации и инструкции по монтажу и регулированию» установки подъемной для освоения и ремонта нефтяных и газовых скважин УПА-бОА (УПА-бОА 60/80).
