Описание
Коробка отбора мощности установки подъемной для освоения и ремонта нефтяных и газовых скважин (далее коробка отбора мощности) предназначена для отбора и передачи мощности от ходового двигателя шасси установки подъемной через раздаточный редуктор на исполнительные механизмы установки. Коробка отбора мощности может эксплуатироваться только в составе вышеуказанных установок подъемных.
Характеристики
Количество скоростей:
2
Передаваемая мощность, кВт (л.с.), не более:
132,4 (180)
Масса коробки отбора мощности, кг., не более:
126,2
2
Передаваемая мощность, кВт (л.с.), не более:
132,4 (180)
Масса коробки отбора мощности, кг., не более:
126,2
Устройство и работа

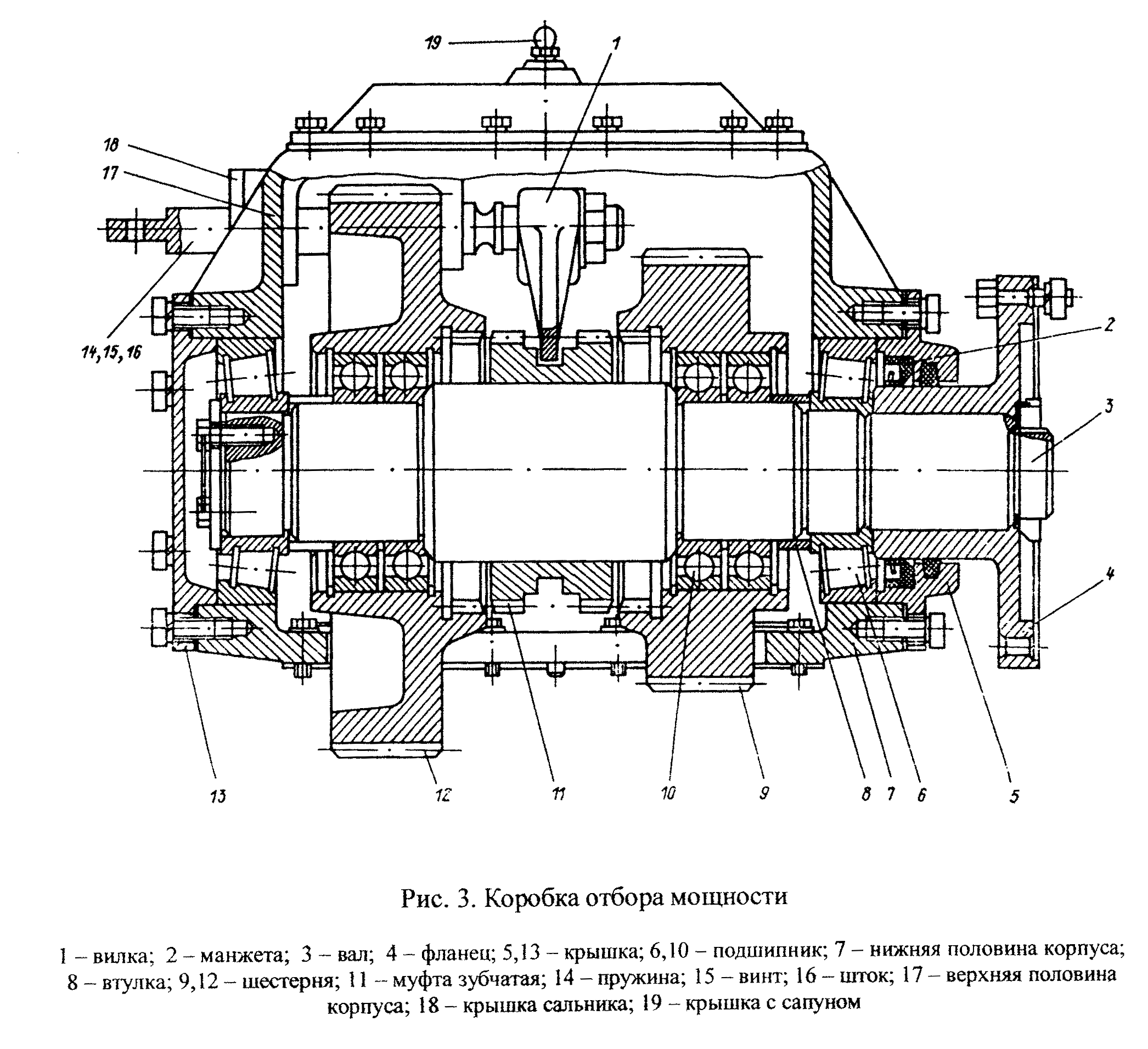

Корпус коробки отбора мощности отлит из стали и прикреплен болтами к верхнему фланцу раздаточной коробки шасси.
В корпусе коробки на двух конических роликоподшипниках установлен вал отбора мощности , несущий свободно поставленные на шарикоподшипниках косозубые шестерни (первой и второй скорости соответственно), находящиеся в постоянном зацеплении с шестернями раздаточной коробки. Включение шестерен производится зубчатой муфтой, которая перемещается вилкой, закрепленной на штоке, имеющем три положения: первая передача, вторая передача и нейтраль (выключенное положение), фиксируемые шариковым фиксатором. На валу насажен фланец для присоединения карданного вала привода раздаточного редуктора.
Рычаг управления коробкой отбора мощности находится в кабине водителя.
Монтаж, подготовку и порядок работы коробки отбора мощности в составе установки подъемной необходимо осуществлять в соответствии с «Руководством по эксплуатации и инструкции по монтажу и регулированию» установки подъемной для освоения и ремонта нефтяных и газовых скважин .
